Opis

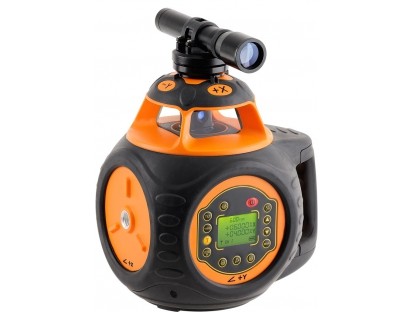

Niwelator laserowy FL 510HV-G Tracking został wyposażony w system naprowadzania, samopoziomowania, samopionowania i utrzymywania nachylenia osi. Umożliwia cyfrowe nastawianie spadków w obu osiach oraz cyfrowe nastawianie kierunku w jednej osi podczas gdy druga oś jest poziomowana automatycznie. Wyłączana automatyka pozwala na dowolne pochylanie przyrządu.
Laser obrotowy posiada nowoczesną funkcję kontroli stabilności, która umożliwia nieprzerwaną pracę w warunkach wietrznej pogody oraz wibracji pochodzących od ciężkiego sprzętu i maszyn. Piętnastokanałowy pilot radiowy odwzorowuje dokładnie aktualny stan ekranu lasera i obsługuje wszystkie jego funkcje.
Nowoczesny system zasilania litowo-jonowego zapewnia 100% mocy aż do całkowitego rozładowania, brak efektu pamięci i brak samorozładowania podczas przestojów oraz możliwość doładowywania w trakcie pracy. Urządzenie jest przystosowane do pracy w dwóch pozycjach. W pozycji standardowej wiązka rotacyjna wyznacza poziom, a wiązka punktowa jest emitowana w górę pod kątem 90°. Po obróceniu lasera do pozycji pracy w pionie wiązka rotacyjna tworzy idealnie równą płaszczyznę pionową, a wiązka punktowa emitowana jest w bok pod kątem 90°.
| Niwelator laserowy FL 510HV-G MM-Tracking |
| Nazwa |
Wartość |
| Dokładność instrumentu |
± 0,5 mm / 10 m |
| Dokładność instrumentu w ustawieniu pionowym |
± 1 mm / 10 m |
| Zakres automatyki poziomowania |
± 8° |
| Wbudowany kompensator |
elektroniczny |
| Zasilanie bateryjne |
3 x D alkaliczne |
| Zasilanie akumulatorowe |
Li-Ion |
| Czas pracy – komplet baterii |
40 h |
| Czas pracy – jedno ładowanie |
40 h |
| Klasa bezpieczeństwa lasera/długość fali |
2/635 nm |
| Diody laserowe liczba/długość fali |
1/635 nm |
| Kontrola strefowa kierunku świecenia lasera |
4 strefy |
| Automatyczny tracking (śledzenie detektora) |
tak |
| Zasięg funkcji śledzenia detektora**** |
140 m |
| Średnica strefy detekcji lasera |
800 m |
| Zakres pochyleń w osi X |
± 5,7° (± 10%) |
| Zakres pochyleń w osi Y |
± 5,7° (± 10%) |
| Zakres pochyleń w osiach X + Y |
± 8° (± 14%) |
| Automatyczne cyfrowe nastawianie spadków X, Y |
co 0,001% |
| Pomiar pochylenia |
±10 %, odczyt na instrumencie lub pilocie |
| Funkcja TILT |
tak |
| Funkcja VWS |
tak |
| Prędkość obrotowa głowicy |
300, 600, 1100 obr/min |
| Sposób mocowania instrumentu |
gwint 5/8”, płyta kierunkowa |
| Zakres temperatur pracy |
-10 °C – +50 °C |
| Klasa szczelności obudowy |
IP 66 |
| Masa instrumentu |
3,85 kg |
| Wymiary transportowe instrumentu |
36 x 47 x 25 |
| Detektor laserowy ↓ |
|
| Oznaczenie DtSt |
FR 77-MM Tracking |
| Rodzaj wykrywanej wiązki |
czerwona, rotacyjna |
| Zakres nastawień precyzji detekcji |
± 1 mm, ± 5 mm, ± 9 mm |
| Zakres ustawiania punktu odniesienia |
± 20 mm |
| Długość pola detekcji |
125 mm |
| Sygnalizacja poziomu przez detektor |
ekran LCD x 2, diody LED, sygnał dźwiękowy |
| Różnica wysokości wyswietlana w mm |
tak |
| Zasilanie bateryjne detektora |
4 x AA alkaliczne |
| Jednostki miar detektora |
mm, cm, ft, inch |
| Czas pracy detektora – komplet baterii |
110 h |
| Sposób mocowania detektora |
uchwyt na łatę, magnesy |
| Tony sygnału dźwiękowego |
3 |
| Libelle wbudowane w detektor |
2 |
| Klasa szczelności obudowy detektora |
IP 67 |
| Masa detektora |
0,54 kg |
| Wymiary transportowe detektora |
17 x 3,2 x 7,7 cm |
| Pilot zdalnego sterowania ↓ |
|
| Sposób komunikacji z instrumentem |
radiowy, dwukierunkowy |
| Zasięg pilota |
100 m |
| Liczba kanałów radiowych |
8 |
| Zasilanie pilota |
2 x AA alkaliczne |
| Sygnalizacja komunikacji |
ekran LCD |
| Ilość funkcji klawiatury |
wszystkie funkcje instrumentu |
