Opis
Łączniki LCA wykorzystywane są sterowania urządzeniami ciśnieniowymi, a ich zadaniem jest utrzymanie ciśnienia czynnika w stałych określonych granicach.

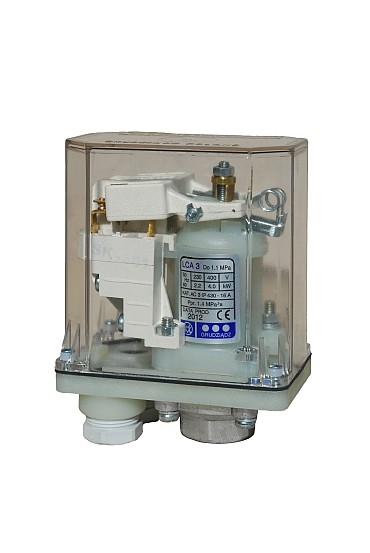

Wyłącznik ciśnieniowy LCA 3 pracuje w zakresie ciśnień od 3 do 11 bar.
Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane.
Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.
Łączniki LCA mogą być stosowane do sterowania urządzeniami 1-fazowymi jak i 3-fazowymi, moc silników sterowanych bezpośrednio: 230V – 2.2 kW, 380V – 4 kW .
Dane techniczne :
- napięcie zasilania – 230V oraz 380V/50-60Hz,
- maksymalne natężenie prądu – 16 A,
- zakres nastawy ciśnienia LCA 3 – 3 – 11 bar,
- minimalna różnica nastawy ciśnień – 1 bar,
- maksymalna różnica nastawy ciśnień – 6 bar,
- maksymalna temperatura otoczenia +40’C,
- stopień ochrony – IP 430,
- membrana – guma,
- przyłącze hydrauliczne – 1/2″ (GW).
